预制混凝土收水井施工工法

2016-01-18 11:10:41

1、前 言

由于目前市政行业中,收水井主要以砖砌为主,普通实心粘土砖用量较大,为了贯彻国家环保施工的方针,以及建筑业禁限使用普通实心粘土砖的通知,我公司预制厂科技人员成立QC小组,成功研制出预制混凝土收水井来替代传统粘土砖砌筑,本工法针对预制混凝土收水井的施工而编制,适用于所有无特殊要求的市政雨水工程收水井的施工。


2、工 法 特 点

与传统的实心粘土砖砌筑收水井相比,使用预制混凝土收水井施工具有以下优势:

2.1、可取代实心粘土烧结砖,施工环保,符合国家禁限实心粘土砖政策;

2.2、井室的墙壁更直顺、美观,不受操作工人水平影响;

2.3、比起砖砌,安装速度更快,安装后可以直接回填,大大提高施工工期。

2.4、整体性好,防渗漏性更高。


3、工艺原理

预制混凝土收水井尺寸参照《市政排水管道工程及附属设施》图集,确定为以下图示尺寸(以双联收水井尺寸为例),收水井采用工厂定型模具预制,现场具备安装条件后,运输、安装。收水井预制作

业时,井壁、井底内用φ8钢筋布设网片,混凝土采用C30标号,强度远远超过普通粘土砖的强度要求。

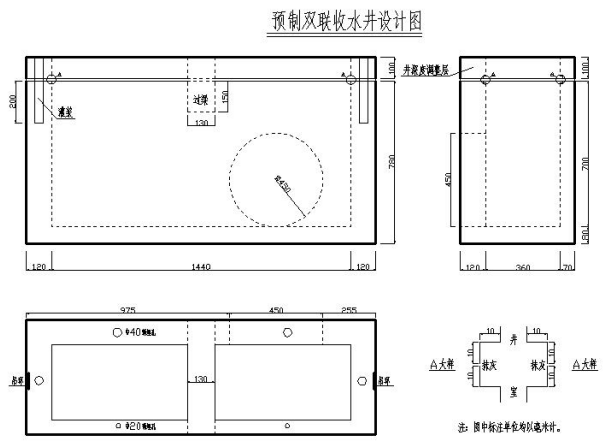

预制收水井设计图(双联)


预制收水井尺寸参数(双联)

平面尺寸:

长(mm

宽(mm

壁厚1(mm)

壁厚2(mm)

井室尺寸mm

1680

550

120

70

1440*360

其他尺寸

井室深度

井底厚度(mm)

预留孔(mm)

一套重量(kg)

可调至设计深度

80

φ450

779

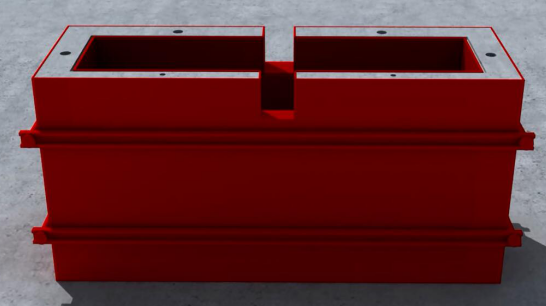

预制收水井效果图


4、工艺流程及操作要点

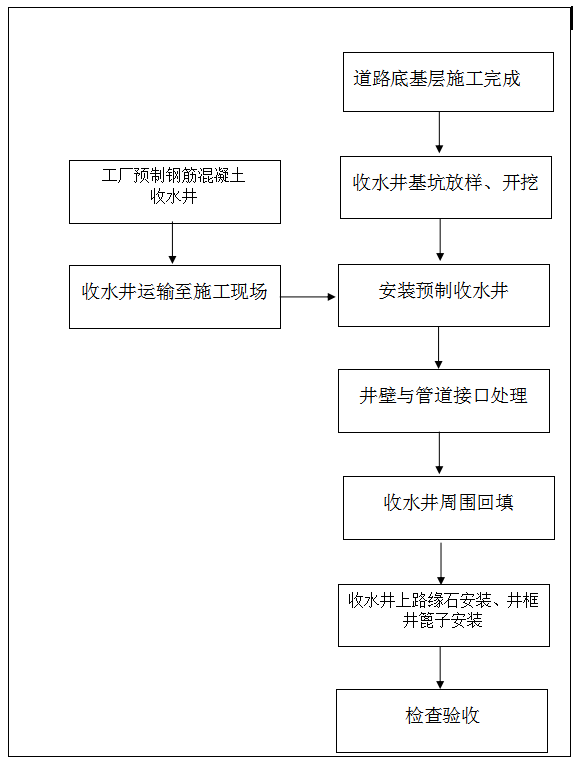

4.1 预制混凝土收水井施工的工艺流程图如下:

收水井预制、安装工艺流程


4.2操作要点

4.2.1 施工准备

4.2.1.1 预制厂与项目部沟通,确定收水井数量、规格、工期等,及时做好准备工作。

4.2.2收水井预制作业

4.2.2.1严格按照设计图纸加工钢模板,模板接缝要严密,不漏浆,支撑要牢固,保证不变形。

4.2.2.2 钢筋网片的绑扎要牢固,间距均匀,井壁与井底连成整体,钢筋末端要带弯钩。

4.2.2.3 采用C30混凝土进行浇筑,配合比要准确,浇筑前检查预留空洞位置是否准确、牢固,振捣要密实。地板浇筑完成,待混凝土初凝后,放置内模,固定牢固后,浇筑井壁混凝土。

4.2.2.4 脱模时要保证预制井棱角不受损坏,成型的产品要及时洒水覆盖养生,周期不少于14天。

4.2.2.5 井室深度调整块,单独模具进行预制,根据现场情况与井室配套使用。

4.2.2.6 脱模后,对成型的产品尺寸进行检查,尺寸检查标准及方法如下:

项  目

允许偏差(mm

检验方法

井室长度

±5

尺量两端及中部取最大值

井室宽度

±5

尺量两端及中部取最大值

井壁厚度

±5

尺量两端及中部取最大值

预留空洞位置

5

尺量中线位置

对角线

10

尺量两个

对角线

4.2.3收水井安装作业

4.2.3.1收水井基坑开挖:路基底基层(一般为灰土)完成后,就可以测量定位收水井的位置,放线位置要准确。为了便于安装,基坑开挖宽度要进行放宽,靠路缘石一侧放宽宽度不小于20厘米。基坑开挖到位后,要及时清除掉超长的预留管管头,管头与井室线对齐。

4.2.3.2 收水井基础采用素土夯实和15厘米3:7灰土,压实度要符合规范要求,灰土表面要平整,为了安装收水井时便于调整收水井顶面水平度,可在灰土上铺设3厘米细砂,细砂的顶标高为预留管底面向下10厘米。

4.2.3.3 收水井安装前准备工作完成后,采用随车吊运输至施工现场,便可配合进行安装,收水井上有预留吊环,便于起吊安装,人工配合,可一次安装到位。收水井按照各自位置采用流水线进行安装。

4.2.3.4收水井安装前,预埋管的管头要及时缠绕两圈油麻,安装到位后,油麻与井壁预留孔的空隙,采用M15防水砂浆进行填充,为了填充更密实,防水砂浆中可掺入水泥用量4%的膨胀剂。

4.2.3.5 预留管与井壁孔洞填充完成后,采用细粒式混凝土在井底浇筑流水槽,流水槽顶面不得高于预留管管内底,并设置一定的收水坡度。

4.2.3.6预制井的深度达不到需求时,可采用井室深度调整块,调整块底层铺设2厘米砂浆坐实,调整块预留孔与井室预留孔对齐后,里面放置30厘米长的Φ12的钢筋,并用砂浆填充,使调整块与井室结合成整体,调整块与井壁连接处的预留凹槽,采用砂浆抹平。

4.2.3.7收水井安装完成后,及时回填井周围,要分层夯实,压实度满足道路基础要求,回填完成后安装收水井上的路缘石以及井框、井箅,井壁子安装后要与两侧平石齐平。


5  劳动组织

收水井施工分为预制、安装两个作业环节,人员配备如下:

5.1预制

5.1.1 钢筋制作、模版安装:2人

5.1.2 混凝土浇筑、养生等:2人

5.2安装

5.2.1基坑开挖: 1人

5.2.2配合安装、管头处理等: 1人


6  材料和机具配置

6.1材料配置:

6.1.1 C30混凝土:单联每套0.2方、双联每套0.33方。

6.2.2 钢筋:单联每套14kg、双联每套20kg。

 6.2.2防水砂浆:封堵管头与井壁空隙用,每套井0.016方。

6.2测量仪器配置

6.2.1垂球:1个

6.2.2水准仪:1台

6.2.3小钢钢尺:1把

6.3施工机具配置

6.3.1电夯:1台

6.3.2振动棒:1台

6.3.3随车吊:1辆


7  质量控制

7.1预制收水井施工质量遵守《给水排水管道工程施工及验收规范》(GB 50268-2008)、《混凝土结构工程施工规范》(GB50666-2011)、《混凝土结构工程施工质量验收规范》(GB50204-2015)。

7.2预制收水井强度、尺寸偏差应符合规定。

7.3混凝土振捣密实,表面无麻面、蜂窝。

7.4预留孔尺寸、位置要定位准确,便于安装。

7.5主要控制参数

7.5.1混凝土强度达到C30,抗渗等级P6;

7.5.2井框安装后井深度≥1000mm;

7.5.3井室截面尺寸:±10mm。


8  安全与环境保护

8.1收水井钢筋制作、模板支护、混凝土浇筑过程中应准确佩戴安全防护用品,防止发生机械伤害、触电等安全事故。

8.2收水井运输、起吊前,应检查钢丝绳、机械性能等是否可靠,吊装过程中,专人指挥,吊臂下严禁站人。

8.3施工所用材料必须按定额准确计算,以免造成浪费和污染,对于剩余砂浆等材料,必须按规定投放指定地点,严禁随意丢弃。

8.4收水井施工完成,井口应可靠封闭,以免引起安全事故。

8.5对产生噪音、震动的施工机械(具),采用有效的控制措施,减轻噪音扰民,并且不应安排在夜间施工。


9  效益分析

9.1采用预制混凝土收水井取代实心粘土砖砌筑收水井,既符合国家禁限实心粘土砖政策,又施工简便,井室更加牢固、美观,在未来必然彻底替代实心粘土砖,发展前景极其广阔,及时研究与推广,必然能走到行业前列,为企业带来可观的经济效益。

9.2采用预制混凝土收水井,工厂批量流水线生产,模具等摊销次数多,材料浪费少,直接成本与砖砌基本持平,但是,安装速度快、整体性好,安装后可以直接回填,大大提高施工工期,能提高工效100%以上,间接经济效益明显。
